Hệ thống thang cáp giữ vai trò nâng đỡ và bảo vệ an toàn cho toàn bộ đường dây điện động lực trong các công trình hiện đại. Nhằm hỗ trợ quý khách hàng cùng nhà thầu dễ dàng dự toán chi phí vật tư, Cáp Điện Hải Đăng cung cấp các dòng thang cáp chịu lực tốt, độ bền cao với giá thành cạnh tranh trực tiếp tại xưởng. Dưới đây là bảng báo giá thang cáp cập nhật mới cùng chi tiết thông số kỹ thuật tiêu chuẩn để bạn tham khảo cho dự án của mình.
Thang cáp điện là gì?

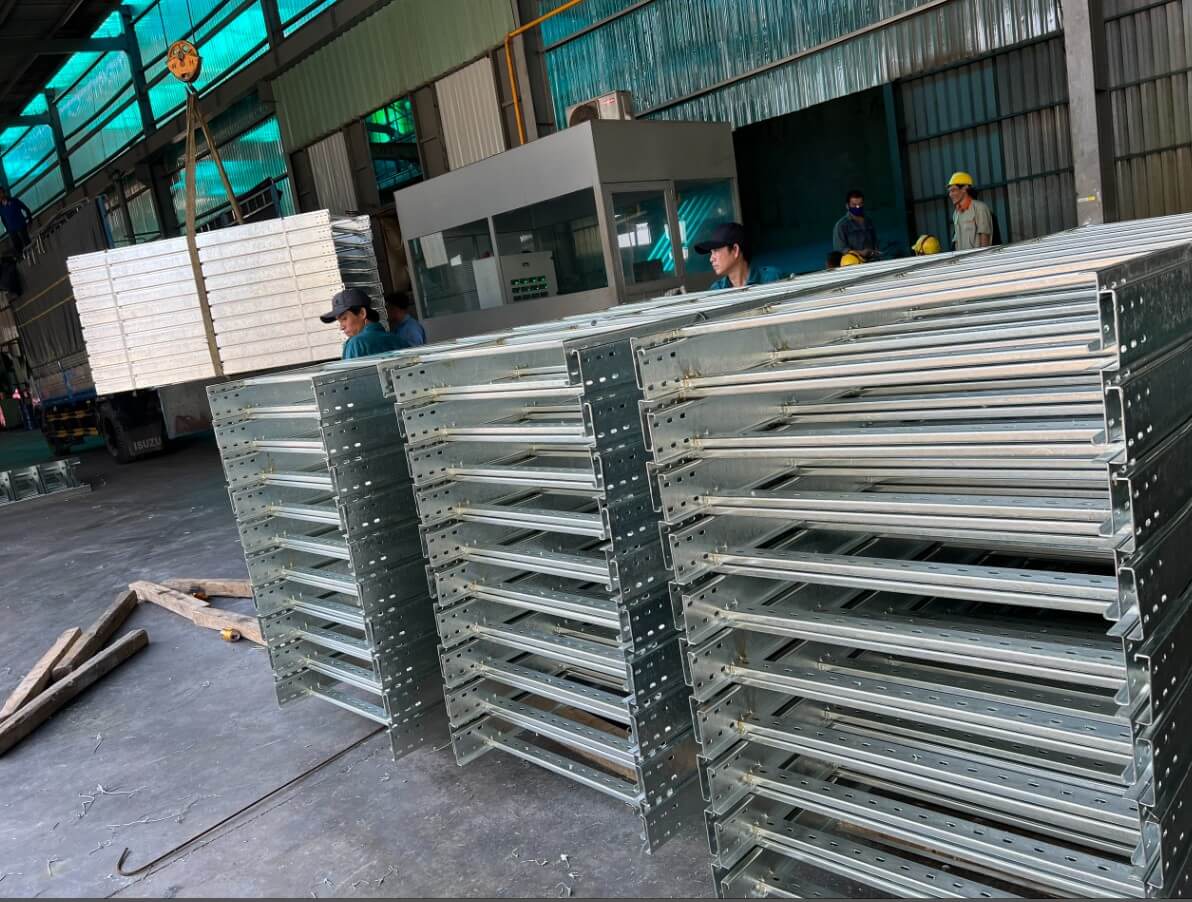

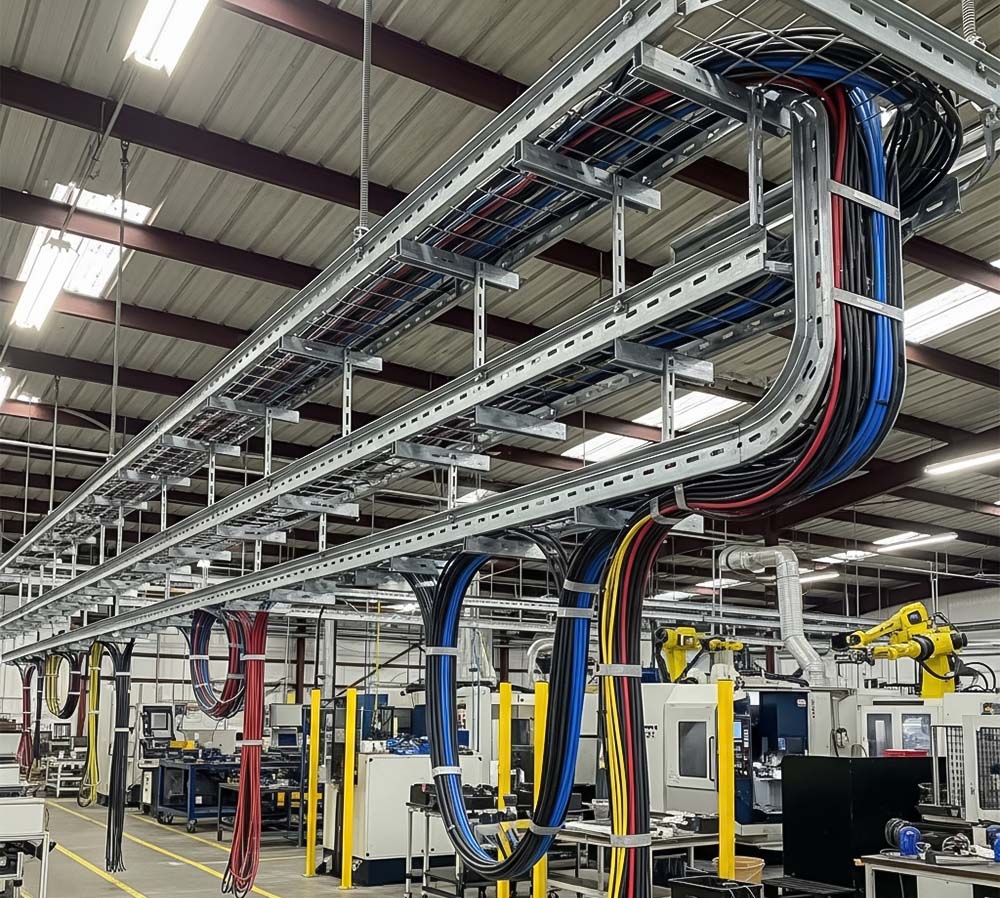

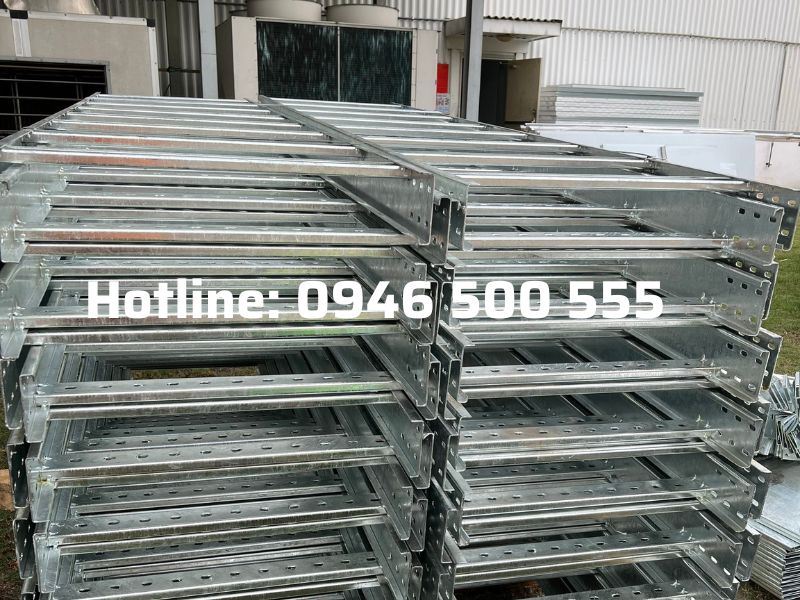

Thang cáp (tên kỹ thuật tiếng Anh là cable ladder) là kết cấu kim loại định hình trong hệ thống thang máng cáp, phục vụ nâng đỡ và dẫn hướng các đường dây cáp điện động lực, dây dẫn công nghiệp bên trong các tòa nhà cao tầng, nhà xưởng và công trình dân dụng.
Cấu tạo của thang cáp gồm hai thanh thành bên chạy dọc song song và các thanh ngang (tay thang hay bậc thang) được đột dập, hàn cố định liên kết chặt chẽ với nhau theo từng khoảng cách đều đặn. Thiết kế dạng thanh bậc rỗng giúp tuyến cáp phân tán nhiệt nhanh chóng trong quá trình truyền tải điện, giảm thiểu nguy cơ quá nhiệt, thuận tiện cho việc định vị cố định dây cáp bằng đai thít và hỗ trợ kỹ sư kiểm tra, bảo trì tuyến dây linh hoạt suốt vòng đời dự án.
>>>> Xem thêm: Địa chỉ cung cấp máng cáp chất lượng, giao hàng ngay
Thông số kỹ thuật thang cáp tiêu chuẩn công nghiệp
Mỗi hệ thống thang cáp do Cáp Điện Hải Đăng gia công đều tuân thủ các quy định khắt khe về tải trọng và kích thước hình học, giúp kỹ sư dễ dàng tích hợp vào bản vẽ cơ điện:
– Tên sản phẩm: Thang cáp điện (cable ladder).
– Xuất xứ: Việt Nam, sản xuất trực tiếp tại xưởng của Cáp Điện Hải Đăng.
– Chính sách bảo hành: 12 tháng theo quy chuẩn nhà sản xuất.
– Vật liệu gia công: Thép SS400 sơn tĩnh điện, thép tấm CT3, tôn mạ kẽm điện phân, tôn mạ hợp kim ZAM, tôn mạ kẽm nhúng nóng, tôn tráng kẽm tấm hoặc cuộn, tôn đen xử lý bề mặt sơn tĩnh điện.
– Chiều dài tiêu chuẩn: 3000mm cho mỗi cây thang (hoặc tùy biến theo yêu cầu thiết kế).
– Kích thước chiều rộng: Dao động từ 100mm đến 1000mm.
– Kích thước chiều cao thành: Tiêu chuẩn từ 50mm đến 150mm.
– Độ dày vật liệu: T = 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
– Màu sắc hoàn thiện: Màu ghi sáng, màu cam cảnh báo, màu xanh dương, màu đen hoặc giữ nguyên bề mặt kim loại không sơn theo yêu – cầu bản vẽ.
– Tiêu chuẩn chế tạo: Áp dụng hệ thống tiêu chuẩn NEMA VE 1-2009 và BS EN 50085-2-1:2006.
Các quy cách thang cáp được ứng dụng rất phổ biến trong thi công thực tế hiện nay gồm có:
• Thang cáp 100×50
• Thang cáp 100×100
• Thang cáp 200×100
• Thang cáp 300×100
• Thang cáp 400×100
• Thang cáp 500×100
>>>> Xem thêm: Đơn vị chuyên sản xuất thang máng cáp, máng cáp điện chất lượng
Tham khảo bảng giá thang cáp điện tại Cáp Điện Hải Đăng
Với kinh nghiệm thực tế cùng năng lực sản xuất chuyên sâu trong lĩnh vực cơ điện, Cáp Điện Hải Đăng tự tin mang đến các dòng sản phẩm thang cáp chất lượng tốt, độ bền cao và đáp ứng đúng tiêu chuẩn kỹ thuật cho từng công trình. Dưới đây là bảng báo giá thang cáp được chúng tôi cập nhật mới để quý khách hàng và nhà thầu dễ dàng tham khảo, dự toán chi phí vật tư:
| STT | Kích thước (W x H mm) | ĐVT | Đơn giá sơn tĩnh điện theo độ dày (VNĐ) - T = 1.0mm | Đơn giá sơn tĩnh điện theo độ dày (VNĐ) - T = 1.2mm | Đơn giá sơn tĩnh điện theo độ dày (VNĐ) - T = 1.5mm | Đơn giá sơn tĩnh điện theo độ dày (VNĐ) - T = 2.0mm | Đơn giá mạ kẽm nhúng nóng (VNĐ) - T = 2.0mm |
|---|---|---|---|---|---|---|---|
| 1 | 100 × 50 | Mét | 72.900 | 80.200 | 103.300 | - | - |
| 2 | 200 × 75 | Mét | 101.100 | 116.500 | 148.400 | 200.600 | 200.000 |
| 3 | 200 × 100 | Mét | 123.100 | 141.800 | 179.200 | 235.300 | 252.900 |
| 4 | 250 × 50 | Mét | 92.500 | 106.800 | 124.200 | 161.600 | 175.900 |
| 5 | 250 × 75 | Mét | 98.000 | 122.000 | 155.000 | 201.200 | 218.800 |
| 6 | 300 × 100 | Mét | 131.900 | 152.800 | 189.100 | 250.700 | 271.600 |
Quý khách có thể tham khảo thêm bảng báo giá máng cáp với chính sách chiết khấu 10% tại Cáp Điện Hải Đăng. Để nhận tư vấn chi tiết theo khối lượng thực tế của dự án, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua hotline 0946 500 555.
>>>> Xem thêm: Xem qua các mẫu sản phẩm thang cáp điện và phụ kiện chất lượng tại Hải Đăng

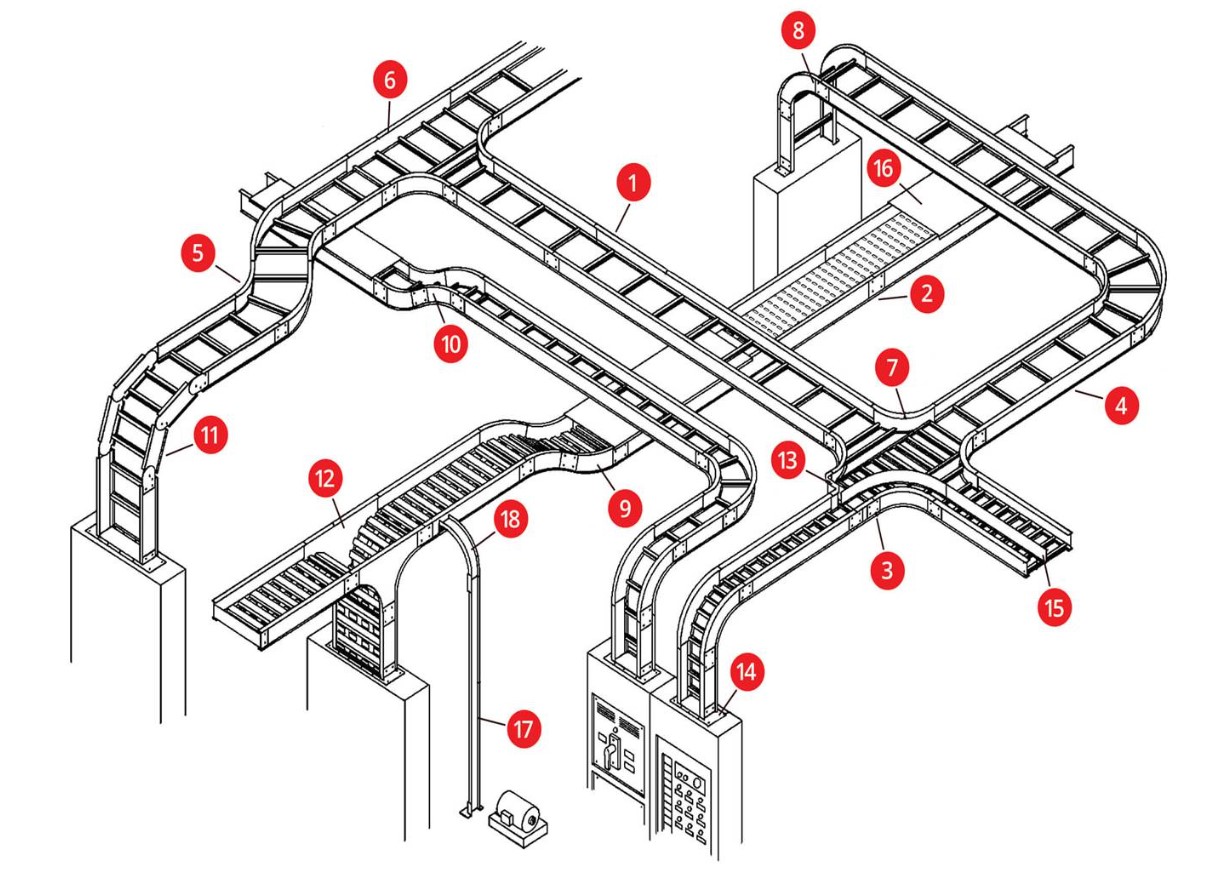

Thang cáp và hệ thống phụ kiện kết nối kèm theo
Phụ kiện lắp đặt thang cáp giữ vai trò điều hướng đường đi của tuyến cáp, giúp hệ thống vượt qua các góc cua, tường ngăn hoặc liên kết các tầng trong tòa nhà mà không làm trầy xước vỏ dây cáp điện.

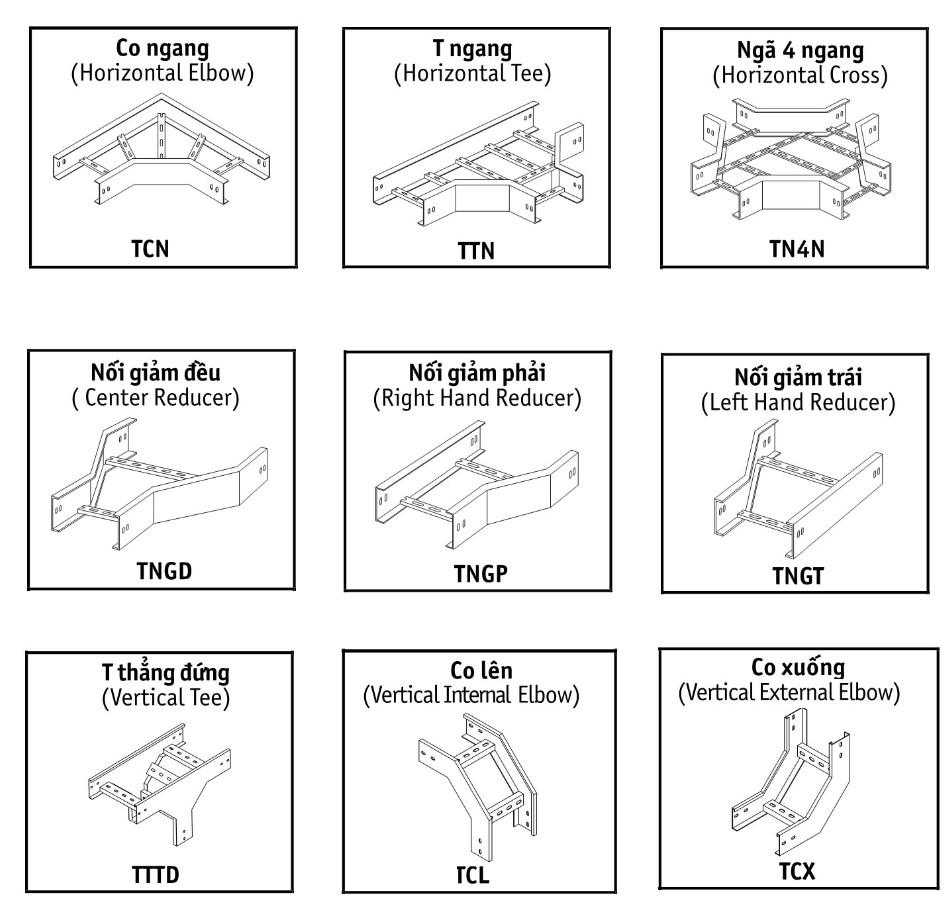

Các phụ kiện điều hướng tuyến thang cáp
• Co vuông thang cáp: Dùng chuyển hướng tuyến thang cáp vuông góc 90 độ trên cùng một mặt phẳng ngang (còn gọi là co L, co 90, co góc hoặc co ngang).
• Co xuống thang cáp: Dẫn tuyến thang cáp đổi góc đi xuống 90 độ vuông góc với mặt phẳng dẫn cáp ban đầu.
• Co lên thang cáp: Chuyển hướng tuyến thang cáp đi thẳng lên trên 90 độ vuông góc so với mặt sàn.
• Co tê thang cáp: Phụ kiện chia hệ thống thang cáp thành 3 nhánh rẽ trên cùng một mặt bằng kỹ thuật.
• Chữ thập thang cáp: Mở rộng tuyến thang cáp thành 4 ngã phân nhánh độc lập, hỗ trợ phân phối dây dẫn đi khắp công trình.
Các phụ kiện thu hẹp và liên kết cố định
• Giảm thang cáp: Cho phép kết nối liền mạch giữa hai đoạn thang cáp có bề rộng khác nhau hoặc nối thang cáp với phụ kiện không cùng kích cỡ.
• Giảm phải thang cáp: Thu hẹp tuyến thang cáp lệch về phía bên phải trên cùng một mặt bằng dẫn cáp.
• Giảm trái thang cáp: Thu hẹp tuyến thang cáp lệch về phía bên trái, bảo đảm giữ nguyên chiều thẳng của bên đối diện.
• Bulong thang cáp: Bộ bulong, ốc tán chuyên dụng để siết nối các thanh nối thang, cố định từng đoạn thang cáp với giá đỡ hoặc phụ kiện định hình nhằm bảo đảm tải trọng làm việc ổn định, an toàn.

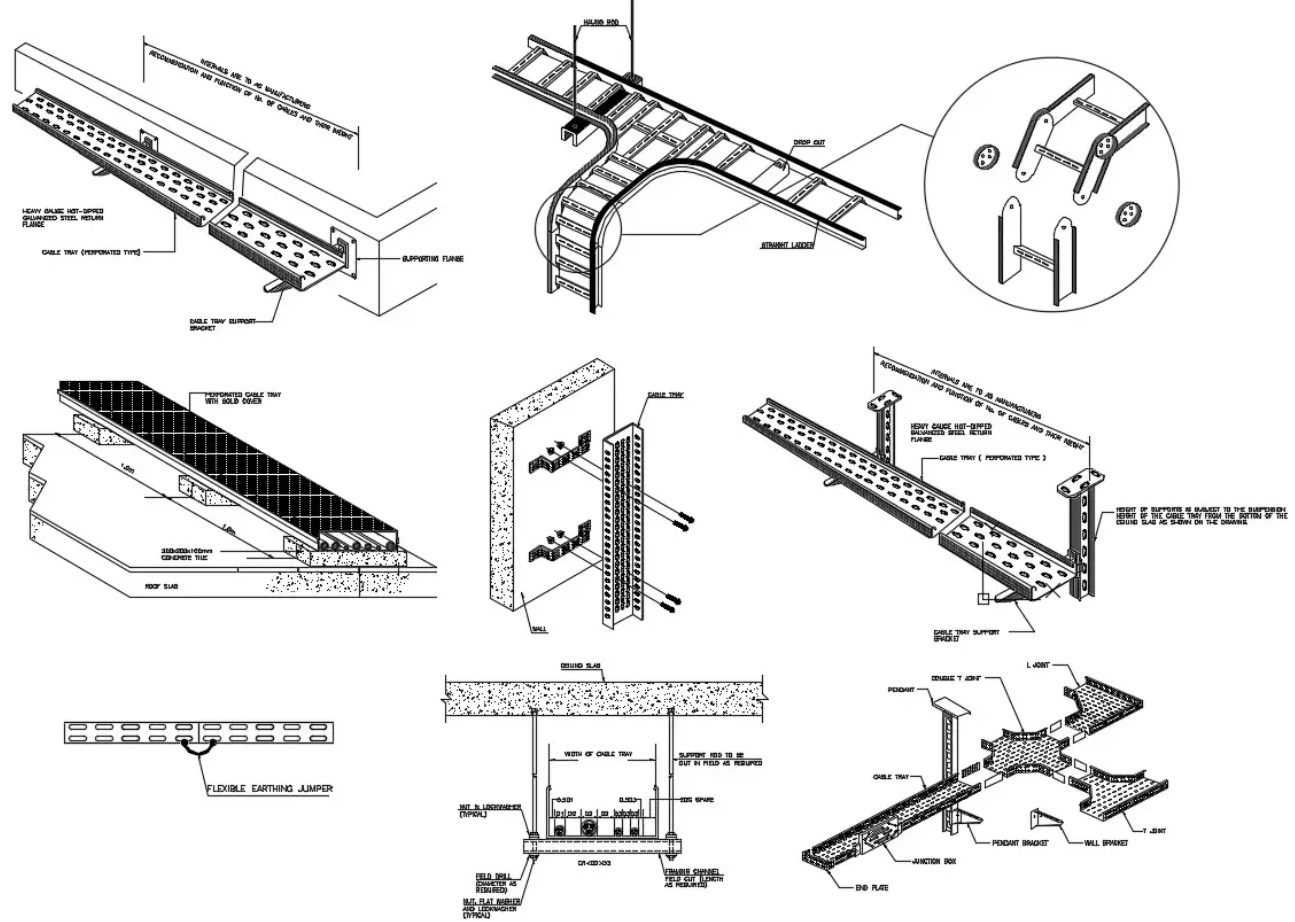

Bản vẽ kỹ thuật thang cáp tiêu chuẩn tại Cáp Điện Hải Đăng
Trước khi triển khai lắp đặt hệ thống thang cáp trên thực tế, việc chuẩn bị bản vẽ kỹ thuật là bước cần thiết nhằm định hình vị trí, cao độ tuyến đi và chiều dài chi tiết cho từng đoạn cáp dẫn.
Bản vẽ kỹ thuật chi tiết giúp đội ngũ kỹ sư bóc tách khối lượng vật tư chính xác, hạn chế tình trạng hao hụt hoặc sai lệch vị trí khi thi công trên cao. Tại Cáp Điện Hải Đăng, chúng tôi hỗ trợ cung cấp bản vẽ kỹ thuật thang cáp miễn phí để quý khách hàng và nhà thầu tham khảo, từ đó bảo đảm quá trình lắp đặt tại công trình diễn ra đúng kỹ thuật, an toàn và đồng bộ kết cấu.
Các loại thang cáp thông dụng trong ngành cơ điện
Mỗi dòng vật liệu hoàn thiện thang cáp đều sở hữu những đặc tính cơ lý riêng biệt, phù hợp với từng điều kiện môi trường lắp đặt:
Thang cáp sơn tĩnh điện
Thang cáp sơn tĩnh điện được sản xuất từ phôi thép tấm cán nguội, sau đó xử lý bề mặt qua bể hóa chất tẩy gỉ rồi phủ lớp sơn bột tĩnh điện nung nhiệt cao. Lớp phủ bám dính chắc chắn giúp chống oxy hóa và tạo màu sắc đồng bộ, mang lại tính thẩm mỹ cao. Dòng thang cáp này rất thích hợp để lắp đặt trong nhà, tầng hầm chung cư, hành lang văn phòng hoặc nhà xưởng cơ sở sản xuất có mái che thông thoáng.

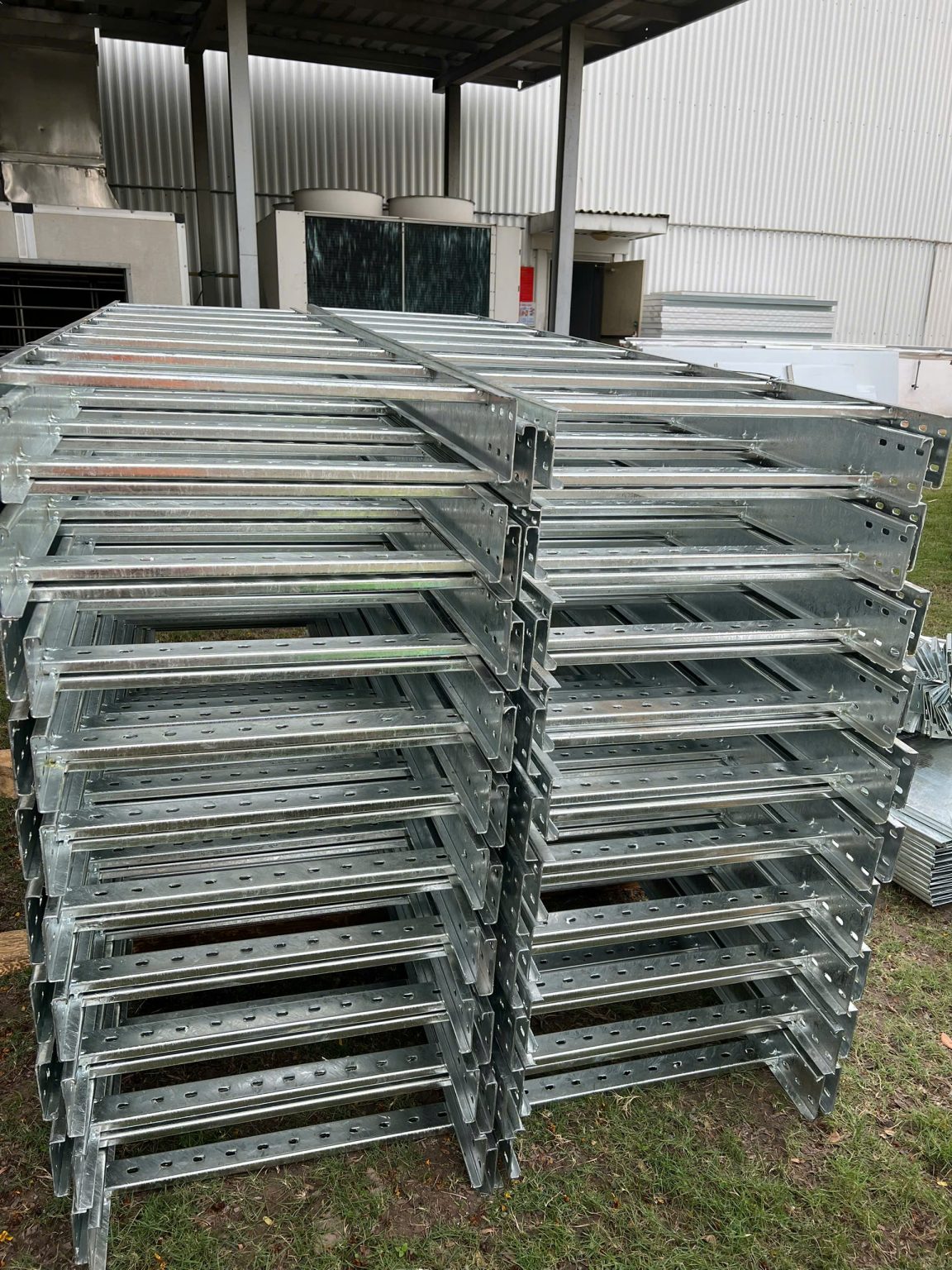

Thang cáp mạ kẽm nhúng nóng
Quá trình gia công thang cáp sau khi đột dập sẽ được đưa vào bể kẽm nóng chảy ở nhiệt độ trên 450°C. Lớp kẽm nóng chảy sẽ bám sâu vào bề mặt kim loại tạo thành lớp phủ bảo vệ siêu bền. Thang cáp mạ kẽm nhúng nóng có khả năng chống ăn mòn cực kỳ bền bỉ dưới tác động mưa nắng ngoài trời, vùng ven biển nhiễm mặn hoặc các môi trường ẩm ướt phức tạp.
Thang cáp inox
Được gia công từ thép không gỉ (chủ yếu là inox 304 hoặc inox 316), thang cáp inox mang lại khả năng chống ăn mòn hóa chất vượt trội, không bị oxy hóa hay gỉ sét. Sản phẩm là giải pháp bền vững tại các môi trường có độ ẩm cao, khu vực đòi hỏi tiêu chuẩn phòng sạch khắt khe như nhà máy chế biến thực phẩm, xưởng dược phẩm hay phòng mổ bệnh viện.
Ngoài ra, quý khách cũng có thể lựa chọn thêm các dòng thang cáp tôn ZAM chịu ăn mòn tự nhiên, thang cáp hợp kim nhôm nhẹ hay các module thang cáp trang bị nắp che bảo vệ chống bụi và va đập cơ học.
Hướng dẫn quy trình lắp đặt thang cáp chuyên nghiệp và an toàn
Quá trình lắp đặt thang cáp đòi hỏi sự cẩn trọng và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật nhằm bảo đảm hệ thống vận hành bền bỉ, an toàn tải trọng cho toàn bộ tuyến dây điện. Đội ngũ thi công có thể tham khảo các bước thực hiện tuần tự như sau:
1. Xác định vị trí lắp đặt: Khảo sát thực tế hiện trường và đối chiếu trực tiếp với bản vẽ kỹ thuật để định vị tuyến đi, xác định cao độ treo thang cáp phù hợp với không gian công trình.
2. Kiểm tra bộ phận và phụ kiện: Rà soát kỹ lưỡng toàn bộ thanh thang cáp, nẹp nối, bulong, co cút và phụ kiện đi kèm. Bước này giúp bảo đảm vật tư đầy đủ số lượng, đúng quy cách, không bị cong vênh hay thiếu sót trước khi đưa lên vị trí thi công.
3. Cắt thang và chân đế: Tiến hành cắt gọt các cây thang cáp và gia công chân đế đỡ theo kích thước thực tế tại các điểm chuyển hướng hẹp. Trường hợp các đoạn thang đã được Cáp Điện Hải Đăng sản xuất đúng theo kích thước yêu cầu của bản vẽ, kỹ thuật viên có thể bỏ qua công đoạn này.

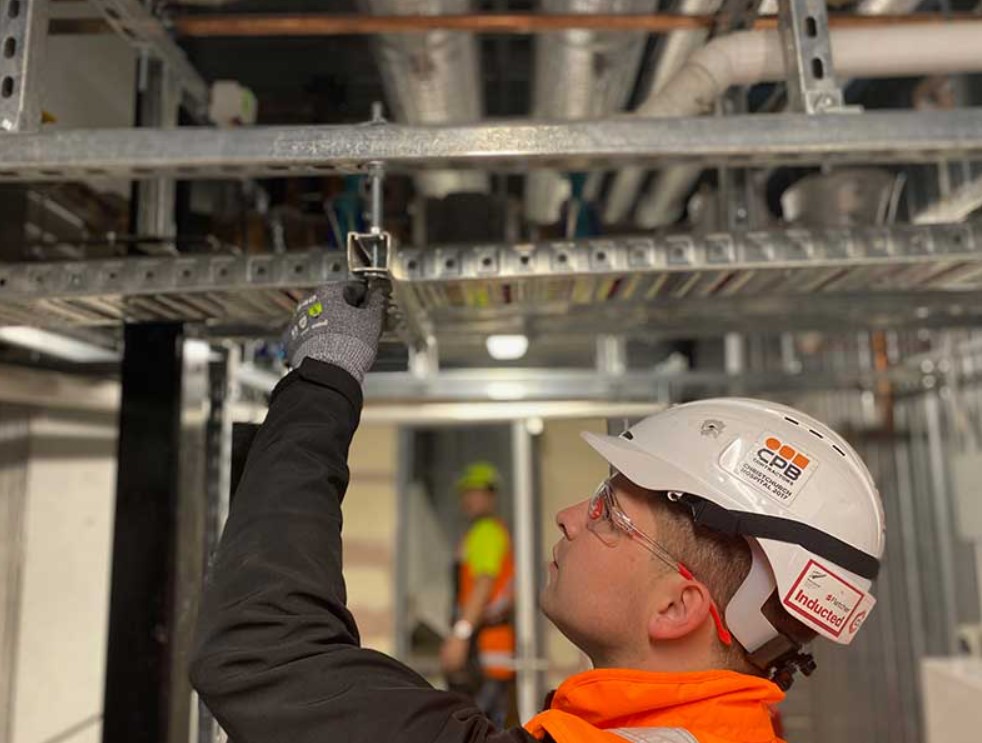

4. Cố định thang cáp: Gắn thang cáp chắc chắn vào hệ thống giá đỡ treo trần hoặc điểm tựa cố định trên tường bằng bulong chuyên dụng, căn chỉnh thẳng hàng để giữ độ ổn định và thẩm mỹ cho đường dây.
5. Lắp đặt chân đỡ hoàn thiện: Bổ sung chân đỡ chịu lực tại các vị trí nối, góc cua hoặc điểm chịu tải trọng lớn. Hệ thống chân đỡ vững chãi giúp nâng đỡ tuyến cáp an toàn, hạn chế tối đa độ võng và ngăn ngừa các sự cố kỹ thuật ngoài ý muốn trong suốt quá trình vận hành.
Câu hỏi thường gặp về thang cáp (FAQs)
Khi nào công trình nên ưu tiên sử dụng thang cáp thay cho máng cáp?
Thang cáp là phương án phù hợp cho các tuyến cáp điện động lực công suất lớn, đường kính dây to và phát sinh lượng nhiệt cao khi vận hành. Thiết kế dạng thanh bậc hở giúp tản nhiệt tự nhiên hiệu quả, giảm thiểu nguy cơ quá nhiệt gây chập cháy so với máng cáp dạng lòng kín. Đồng thời, kết cấu này còn giúp kỹ sư thuận tiện quan sát, buộc đai cố định dây dẫn và tiết kiệm chi phí vật tư khi thi công ở quy mô lớn.
Thang cáp sơn tĩnh điện và thang cáp mạ kẽm nhúng nóng khác nhau như thế nào?
Hai loại thang cáp này phân biệt rõ rệt qua môi trường sử dụng và khả năng chống oxy hóa:
• Thang cáp sơn tĩnh điện: Bề mặt phủ bột sơn nung nhiệt, màu sắc đẹp, tính thẩm mỹ cao, phù hợp lắp đặt bên trong tòa nhà, tầng hầm hoặc nhà xưởng có mái che khô ráo.
• Thang cáp mạ kẽm nhúng nóng: Được phủ một lớp kẽm nóng chảy dày và bám chắc, khả năng chịu ăn mòn vượt trội, chuyên dùng cho khu vực ngoài trời, nhà máy hóa chất hoặc các công trình gần biển có độ ẩm mặn cao.
Chiều dài tiêu chuẩn của một cây thang cáp là bao nhiêu?
Chiều dài gia công tiêu chuẩn của một cây thang cáp tại xưởng Cáp Điện Hải Đăng là 3000mm (3 mét). Kích thước này tối ưu cho việc vận chuyển và nâng đỡ trong thi công. Ngoài ra, chúng tôi vẫn linh hoạt nhận gia công theo chiều dài 2500mm hoặc kích thước riêng biệt theo yêu cầu bản vẽ của từng dự án.
Cáp Điện Hải Đăng có cung cấp đầy đủ phụ kiện thang cáp đồng bộ không?
Có. Cáp Điện Hải Đăng sản xuất và cung ứng đồng bộ toàn bộ hệ thống phụ kiện thang cáp như co vuông, co lên, co xuống, co tê, chữ thập, nẹp nối, giảm thang cùng bulong ốc vít chuyên dụng. Việc sử dụng phụ kiện gia công đồng bộ giúp tuyến thang khớp nối chính xác, giữ vững tải trọng và đảm bảo tính thẩm mỹ xuyên suốt công trình.
